2012.07.01 10:45

[MATLAB] plot의 글자크기(font size) 및 모양 변경하기 ylabel, xlabel, legend

clear all; clc

t = 0:0.01:2*pi;

alpha = sin(t);


plot(t,alpha);


xlabel(['\fontname{times new roman}' '\itt\rm'], 'fontsize', 30)


h_ylabel = ylabel('\it\alpha\rm(\itt\rm)');

set(h_ylabel, 'fontname', 'times new roman', 'fontsize', 30);


h_legend = legend('\it\alpha=\rmsin(\itt\rm)');

set(h_legend, 'fontname', 'times new roman', 'fontsize', 30)





Trackback 0 Comment 0
2010.01.17 10:47

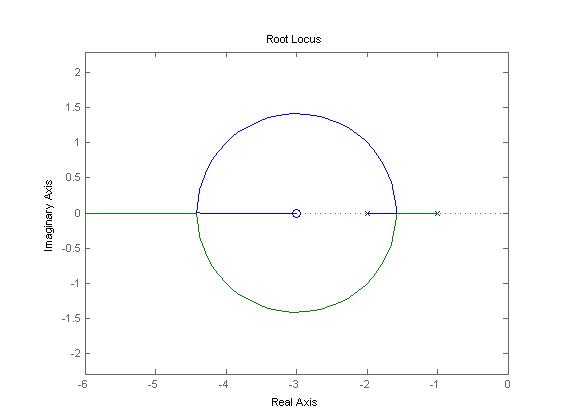

[MATLAB] rlocus를 이용해 root locus 그리기

\begin{align*} G(s) = \frac{s + 3}{s^{2} + 3s + 2} \end{align*}

소스


clear all
num = [1 3]; %전달함수의 분자의 계수
den = [1 3 2]; %전달함수의 분모의 계수
G = tf(num,den);
rlocus(G);
axis('equal'); %좌표축 간격을 일정하게 세팅



결과
사용자 삽입 이미지

Trackback 0 Comment 2
  1. Hoyeon Choi 2016.11.21 22:07 address edit & del reply

    좋은정보 감사합니다 :)

  2. THX 2016.11.29 11:17 address edit & del reply

    고맙습니다

2010.01.17 10:42

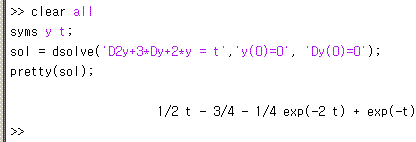

[MATLAB] dsolve를 이용해 상미분방정식 풀기

\begin{align*} y'' + 3y' + 2y = t, \; y(0) = 0, \: y'(0) = 0 \end{align*}


소스


clear all
syms y t;
sol = dsolve('D2y+3*Dy+2*y = sin(t)','y(0)=0', 'Dy(0)=0');
pretty(sol);

결과
사용자 삽입 이미지

Trackback 0 Comment 0
2010.01.17 10:36

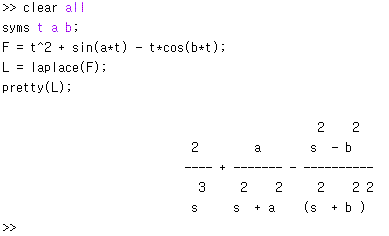

[MATLAB] laplace를 이용해 라플라스 변환 구하기

소스

clear all
syms t a b;
F = t^2 + sin(a*t) - t*cos(b*t);
L = laplace(F);
pretty(L);



결과

사용자 삽입 이미지

Trackback 0 Comment 0
2010.01.17 10:34

[MATLAB] slu.m을 이용하여 주어진 matrix를 LU분해하기

Note : Gauss elimination 과정에서 row exchange가 필요하지 않은 matrix의 경우에만 사용할 수 있는 함수이다.



소스


clear all
A = [1 1 1; 1 2 3; 0 2 5];
[L U] = slu(A)


결과


L =

     1     0     0
     1     1     0
     0     2     1


U =

     1     1     1
     0     1     2


첨부파일 출처 : http://web.mit.edu/18.06/www/Course-Info/Tcodes.html

Trackback 0 Comment 0
2009.10.19 20:32

[MATLAB] dfield7.m 을 이용하여 direction field 그리기

출처: http://math.rice.edu/~dfield/

dfield7.m

y' = 0.1(1-x^2) - x/y 의 방향장을 그리기


dfield7.m 파일을 work 폴더에 넣고 명령창에 dfield7 을 치면 아래와 같은 창이 뜬다.
사용자 삽입 이미지


원하는 값들을 입력하고 proceed 버튼을 누르면 아래와 같은 결과를 얻을 수 있다.
사용자 삽입 이미지
Trackback 0 Comment 9
  1. hihi 2010.03.16 00:31 address edit & del reply

    안녕하세요 메트랩 과제하다가 들렸습니다..
    왜 y'=1+siny는 안그려질까요?; ㅠ 자꾸 식이 안맞는다고 하는데요?
    좀알려주세요.ㅠ

    • BARK 2010.03.21 20:33 신고 address edit & del

      저는 잘 됩니다만.... sin(y) 라고 쓰셔야 하는데 siny 그대로 쓰신건 아닌지......^^; 설마 그런건 아니겠죠 ㅎ

  2. 김경용 2010.03.21 17:31 address edit & del reply

    야 알려달라시잖아 ㅋㅋ 왜 안알려줘 ㅋㅋ

  3. 뿌잉 2011.03.20 00:42 address edit & del reply

    저는 dy/dx=x^4-5x^2+4
    이거 구하고 싶은데 왜 안될까요?ㅠㅠㅠㅠㅠㅠ

    • BARK 2011.04.07 13:03 신고 address edit & del

      저는 잘 되는데요... 혹시 식은 x에 대해 쓰시고 독립변수명을 t로 두신게 아닌지...

  4. 뿌잉이이 2013.09.08 01:38 address edit & del reply

    difield.m 파일을 matlab에서 어떻게 실행시켜요? 아예 맷랩을 잘 몰라서

    • BARK 2013.09.12 18:01 신고 address edit & del

      매트랩 실행시키고 작업중인 폴더에(예를 들어 C:\Users\Administrator\Documents\MATLAB) dfield7.m 파일을 넣으시고 Command Window에서 dfield7 이라고 입력 하시면 됩니다.

  5. 대전남자 2014.03.20 00:40 address edit & del reply

    work 폴더가 어디에 있나요?? 잘 안되네요 ㅜㅜ

  6. 고민 2014.03.25 04:13 address edit & del reply

    색깔이 안보이는데 어떡하죠?

2009.10.19 20:29

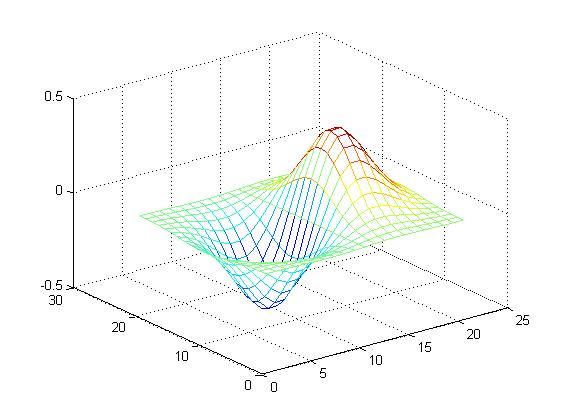

[MATLAB] mesh와 meshgrid를 이용한 3차원 그래프 그리기

소스


clear all
[x y] = meshgrid(-2:.2:2, -2:.2:2);
z = x.*exp(-x.^2 - y.^2);
mesh(z)

결과


사용자 삽입 이미지
Trackback 0 Comment 0
2009.10.19 20:27

[MATLAB] 전달함수로 부터 control canonical form 얻기


전달함수로 부터 control canonical form으로 나타낸 system matrix, input matrix, output matrix, direct transmission term 을 구한다.


소스


clear all
num = [1 2];
den = [1 7 12];
[F G H J] = tf2ss(num,den)

결과


F =

    -7   -12
     1     0


G =

     1
     0


H =

     1     2


J =

     0

Trackback 0 Comment 0
2009.10.19 20:26

[MATLAB] symbolic 객체를 이용한 적분

소스


clear all
syms x y;
y = x^2;
int(y,x)

결과


ans =

1/3*x^3
Trackback 0 Comment 0
2009.10.19 20:24

[MATLAB] matlab에서 수치적분 하기 quad

표준정규분포에서 0<X<2 일 확률을 적분을 통해 구하면


소스


clear all
quad('1/sqrt(2*pi)*exp(-t.^2/2)',0,2)

결과


ans =

    0.3333

Trackback 0 Comment 0
