시리얼 통신으로 센서로부터 컴퓨터로 실시간으로 들어오는 데이터를 매트랩에서 실시간으로 plot하기위해 메카솔루션 오픈랩이라는 블로그에서 퍼온 소스코드를 조금 수정했다. 실시간 plot을 멈추고 포트를 닫는 과정이 조금 제대로 구현이 안되었지만 대충 테스트 하기에는 문제 없는듯...
센서쪽에서는 문자열로 데이터를 보내줘야함.
clear all; clc;
delete(instrfindall) % 현재 연결되어 있는 시리얼포트들을 다 지웁니다.
s2 = serial('COM6', 'BaudRate', 38400); % 아두이노에서 연결했던 시리얼포트 번호를 입력합니다. 제꺼는 29번이네요.
fopen(s2); % 포트를 엽니다.
time = 0;
datalen = 100;
data = zeros(1,datalen);
% for i = 1:datalen;
while (1)
time = time + 1;
a = str2num(fscanf(s2));
data(1:end-1) = data(2:end);
data(end) = a;
idx = time-datalen+1:1:time;
% plot(idx, data, '*');
plot(idx, data, 'linewidth', 2);
axis([min(idx) max(idx) 0 2000]);
drawnow; % Plot을 계속 업데이트해줍니다. 마치 리얼타임처럼...
end
%%
fclose(s2) % 포트를 닫고
delete(instrfindall) % 모든 시리얼포트 정보를 지웁니다. 다시 아두이노 프로그램을 열 때 에러를 방지하기 위해서...
[MATLAB] windows 7 64-bit 환경에서 embedded matlab 사용시 에러
Unable to locate 'mexopts.bat', and therefore cannot determine which compiler to use for simulation builds. Use 'mex -setup' to select a supported compiler
위와 같은 에러가 발생 시... Visual Studio 2010을 설치 후 SDK 7.1을 설치하고 매트랩 커맨드 창에서 'mex -setup'을 친 후 컴파일러 선택 화면에서 Visual Studio 2010을 골라준다.
관련글: http://www.mathworks.co.kr/support/compilers/R2010b/win64.html
[MATLAB] plot의 글자크기(font size) 및 모양 변경하기 ylabel, xlabel, legend
clear all; clc
t = 0:0.01:2*pi;
alpha = sin(t);
plot(t,alpha);
xlabel(['\fontname{times new roman}' '\itt\rm'], 'fontsize', 30)
h_ylabel = ylabel('\it\alpha\rm(\itt\rm)');
set(h_ylabel, 'fontname', 'times new roman', 'fontsize', 30);
h_legend = legend('\it\alpha=\rmsin(\itt\rm)');
set(h_legend, 'fontname', 'times new roman', 'fontsize', 30)
MATLAP GUI에서 Timer를 동작시켜 현재 날짜와 시각을 업데이트 하는 간단한 예제
GUITimerBasic.mMATLAB Coder C Code Generation for a MATLAB Kalman Filtering Algorithm
MATLAB을 새로 설치하고나서 m-file의 연결프로그램이 MATLAB의 editor로 되어있지 않아 이를 해결하는 방법을 찾아보던 중 mathworks 홈피에서 찾은 내용
This link is designed to execute MATLAB commands.
You have clicked on a link originally designed to execute MATLAB commands. However, these links do not work in a Web browser. You can run the command by entering the following in the MATLAB command window:
commandwindow; cwd=pwd; cd([matlabroot '\toolbox\matlab\winfun\private']); fileassoc('add','.m') ;cd(cwd); disp('Changed Windows file association. M-files are now associated with MATLAB.')
http://www.mathworks.com/help/techdoc/matlab_env/rmvd_matlablink__14.html
윈도우 7의 경우 매트랩을 관리자 권한으로 실행 후 입력해 주어야 한다.
수학문제 푸는 동네 단무깡님 글 참조

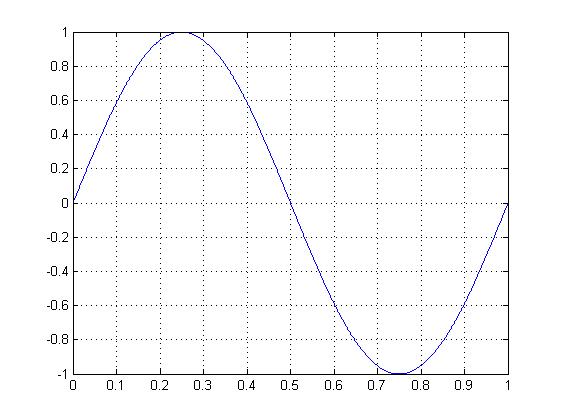

clear all;
t = 0:0.001:1;
y = sin(2*pi*t);
plot(t,y); grid on;

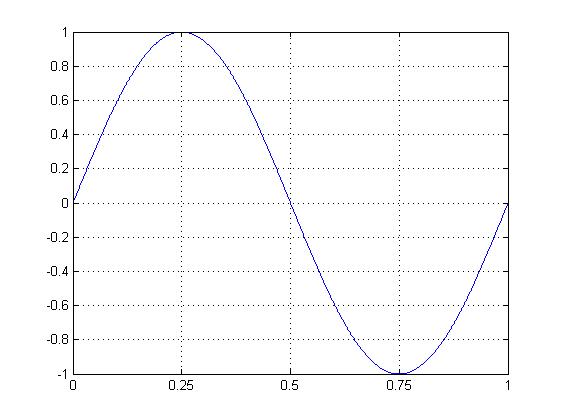

h = gca; % 그래프의 x축 핸들을 얻음
set(h,'xtick',0:.25:1); % 얻은 핸들을 이용해 xtick값을 설정

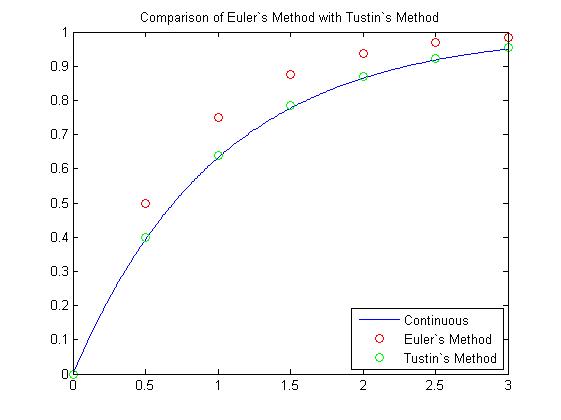

[MATLAB] Comparison of Euler's Method with Tustin's Method
T = 0.5; End = 3;
k = 0:T:End;
t = 0:0.01:End;
y = zeros(1,length(k));
ytz = y;
for n = 1:length(k)-1
y(n+1) = (1-T)*y(n) + T*1;
ytz(n+1) = ( (2-T)*ytz(n) + 2*T )/(T+2);
end
yc = 1 - exp(-t);
plot(t,yc); hold on;
plot(k,y,'ro');
plot(k,ytz,'go');
legend('Continuous','Euler`s Method','Tustin`s Method','location','southeast');
title('Comparison of Euler`s Method with Tustin`s Method');

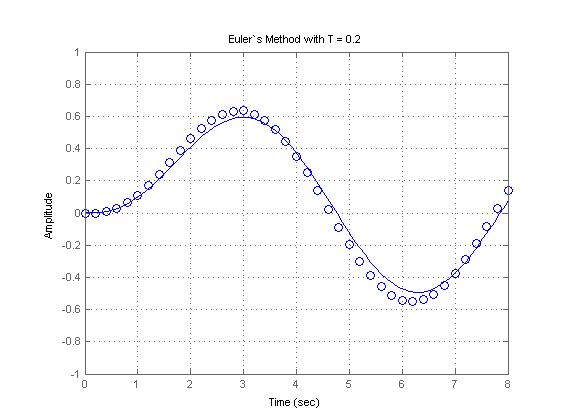

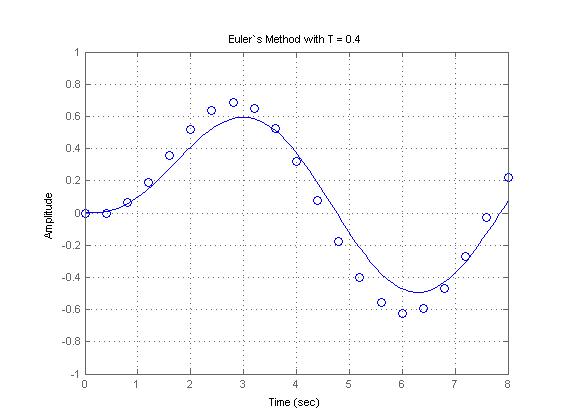

clear all;
T = 0.2;
n = 0:T:8;
y = zeros(1,length(n));
for k = 1:length(y)-2
y(k+2) = (2-2*T)*y(k+1) + (2*T-1-T^2)*y(k) + T^2*sin(k*T);
end
num = 1;
den = conv([1 2 1],[1 0 1]);
impulse(num,den); hold on;
axis([0 8 -1 1]); grid on;
plot(n,y,'o')
\begin{align*} y[n+1] = (1-T)y[n] + Tu[n] \end{align*}
clear all; clf
T = 0.3; End = 3;
k = 0:T:End;
t = 0:0.01:End;
y = zeros(1,length(k));
for n = 1:length(k)-1
y(n+1) = (1-T)*y(n) + T*1;
end
yc = 1 - exp(-t);
subplot(211)
plot(k,y,'o'); hold on;
plot(t,yc);
소스
clear all
num = [1 3]; %전달함수의 분자의 계수
den = [1 3 2]; %전달함수의 분모의 계수
G = tf(num,den);
rlocus(G);
axis('equal'); %좌표축 간격을 일정하게 세팅
결과
소스
clear all
syms y t;
sol = dsolve('D2y+3*Dy+2*y = sin(t)','y(0)=0', 'Dy(0)=0');
pretty(sol);
결과
clear all
syms t a b;
F = t^2 + sin(a*t) - t*cos(b*t);
L = laplace(F);
pretty(L);
결과
Note : Gauss elimination 과정에서 row exchange가 필요하지 않은 matrix의 경우에만 사용할 수 있는 함수이다.
소스
clear all
A = [1 1 1; 1 2 3; 0 2 5];
[L U] = slu(A)
결과
L =
1 0 0
1 1 0
0 2 1
U =
1 1 1
0 1 2
첨부파일 출처 : http://web.mit.edu/18.06/www/Course-Info/Tcodes.html
소스
clear all
[x y] = meshgrid(-2:.2:2, -2:.2:2);
z = x.*exp(-x.^2 - y.^2);
mesh(z)
결과
[MATLAB] 전달함수로 부터 control canonical form 얻기
전달함수로 부터 control canonical form으로 나타낸 system matrix, input matrix, output matrix, direct transmission term 을 구한다.
소스
clear all
num = [1 2];
den = [1 7 12];
[F G H J] = tf2ss(num,den)
결과
F =
-7 -12
1 0
G =
1
0
H =
1 2
J =
0
소스
clear all
syms x y;
y = x^2;
int(y,x)
결과
ans =
1/3*x^3
표준정규분포에서 0<X<2 일 확률을 적분을 통해 구하면
소스
clear all
quad('1/sqrt(2*pi)*exp(-t.^2/2)',0,2)
결과
ans =
0.3333
